Twee Grandis L warmtepompen in cascadeopstelling op plat dak schoolgebouw

Deze installatie met twee Grandis L lucht-water warmtepompen werd gerealiseerd op het platte dak van een schoolgebouw. Het systeem voorziet in de volledige ruimteverwarming van het gebouw en vormt een duurzame en energiezuinige vervanging van de bestaande gasgestookte installatie.

In dit project is gekozen voor twee Grandis L warmtepompen, opgesteld in cascadeconfiguratie. De warmtepompen werken modulerend en stemmen hun vermogen automatisch af op de actuele warmtevraag. Door deze opstelling kan het systeem traploos moduleren tussen gedeeltelijke en volledige belasting, wat resulteert in een hoog rendement en een stille werking.

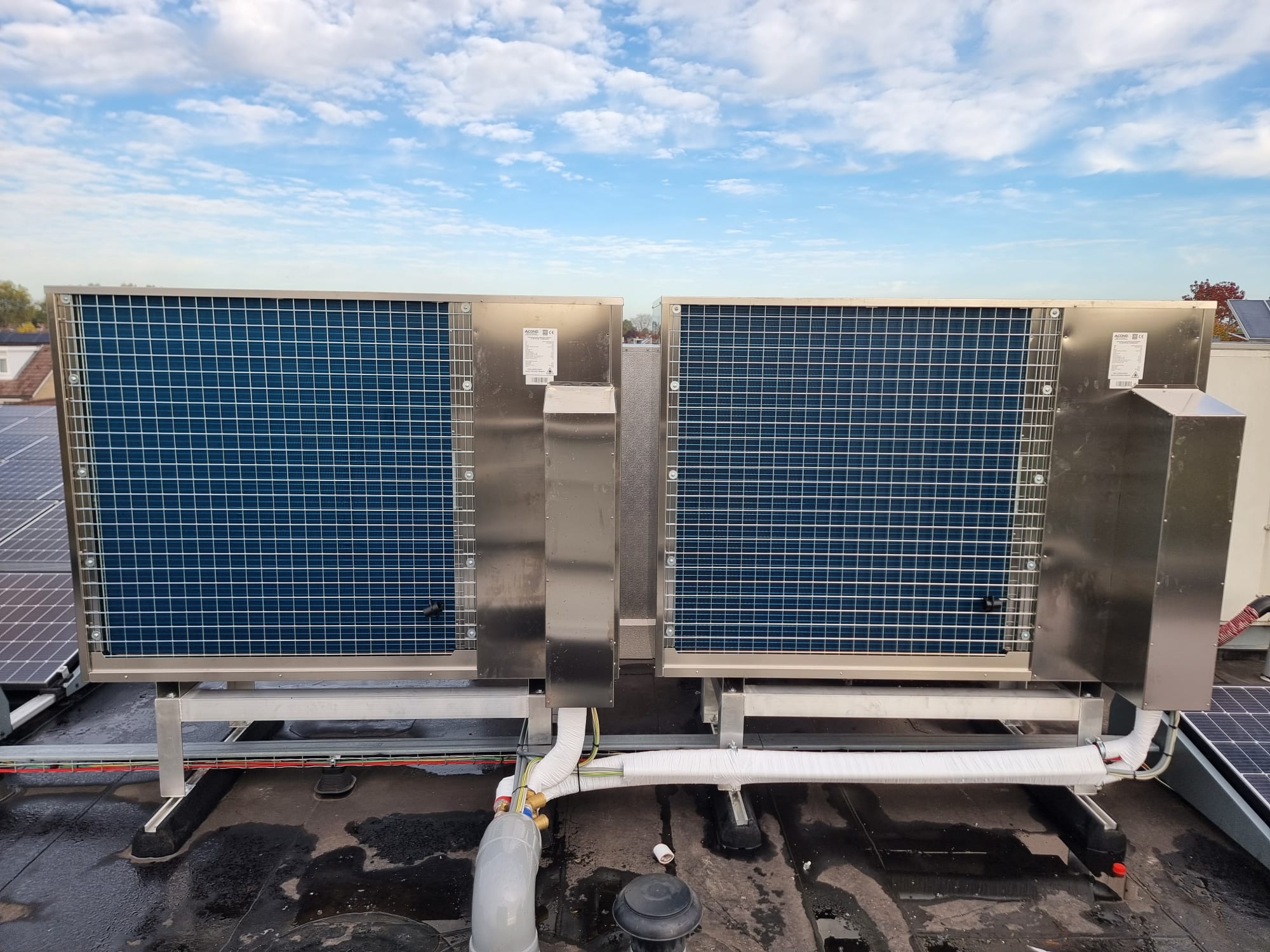

Beide buitendelen zijn zorgvuldig geplaatst op het platte dak, gemonteerd op trillingsdempende frames met ballast om resonantie en geluidsoverdracht naar het gebouw te voorkomen. De vrije luchttoevoer en -afvoer zorgen voor een optimaal rendement, terwijl de opstelling discreet blijft en nauwelijks zichtbaar is vanaf maaiveldniveau. Alle leidingdoorvoeren zijn waterdicht afgewerkt en geïsoleerd om warmteverlies, condensatie en koudebrugvorming te vermijden.

In de technische ruimte van het schoolgebouw zijn de hydraulische componenten, bufferboiler en regeltechniek samengebracht. De geïntegreerde cascadebesturing zorgt voor een evenwichtige inzet van beide warmtepompen en een automatische bedrijfsoverdracht bij wisselende omstandigheden of onderhoud. Het systeem is gekoppeld aan het gebouwbeheersysteem (GBS) voor monitoring, energieregistratie en foutdiagnose.

Tijdens de inbedrijfstelling is het systeem zorgvuldig waterzijdig ingeregeld en getest op alle bedrijfscondities. Dankzij de weersafhankelijke regeling en modulerende compressoren wordt een stabiel binnenklimaat bereikt met een minimaal energieverbruik.

Het resultaat is een stille, efficiënte en toekomstbestendige verwarmingsinstallatie die het volledige schoolgebouw voorziet van duurzame warmte. Door de plaatsing op het platte dak blijft de installatie uit het zicht, terwijl de school profiteert van lagere energiekosten, een betrouwbare werking en een aanzienlijke reductie van de CO₂-uitstoot.
