Sanitair spiraal buffervat V 2.0

Artikel nummer
ECO-B-2H
Prijs excl. BTW € 2.046,00
Meer informatie
Specificaties
600 825 1000 1250 1500 2000
Netto Inhoud L 530 688 852 1223 1451 1972
Diameter zonder isolatie mm 700 790 790 950 1000 1100
Hoogte zonder isolatie mm 1630 1690 2040 2010 2130 2350
Kantelmaat mm 1690 1740 2085 2070 2230 2440
Gebruiks druk bar 3 3 3 3 3 3
Max. temperatuur °C 95 95 95 95 95 95
Gewicht Kg 117 155 181 184 271 362
Zachtschuim isolatie
Isolatie dikte mm 100 100 100 130 130 130
Diameter met isolatie mm 900 990 990 1210 1260 1360
Hoogte met isolatie mm 1680 1740 2090 2110 2230 2450
Gewicht van isolatie kg 12 14 16 18 21 25
ErP Klasse   C C C C C C
ErP warmteverlies W 118 127 141 130 132 164
Hardschuim isolatie
Isolatie dikte mm 130 130 130 130 130 140
Diameter met isolatie mm 960 1050 1050 1210 1260 1380
Hoogte met isolatie mm 1730 1790 2140 2110 2230 2500
Gewicht van isolatie kg 14 16 18 18 23 25
ErP Klasse   B B B B B B
ErP warmteverlies W 68 83 98 107 122 113
ErP Relevante inhoud L 560 718 887 1268 1501 2010

    600 825 1000 1250 1500 2000
Oppervlakte RVS spiraal 6 6 7,1 7,1 9,8 9,8
Inhoud RVS spiraal L 28 28 35 35 35 49
Drukverlies bij 1000 L/h mbar 10 10 11 11 11 14
Drukverlies bij 3000 L/h mbar 112 112 112 112 112 140
Buffervat temperatuur cv water °C 60 80 60 80 60 80 60 80 60 80 60 80
Tapwateropbrengst bij 50%* L/min 9,7 17,3 9,7 17,3 11,5 19,3 11,5 19,3 11,5 19,3 15,9 25,3
Tapwateropbrengst bij 100%* L/min 19,4 30,9 19,4 30,9 22,9 35,1 22,9 35,1 22,9 35,1 31,6 45,6
max. vermogen kW 47 89 47 89 55 105 55 105 55 105 77 145

* De 50% en 100% geeft aan hoeveel procent van het buffervat op 60°C of 80°C zit.

Voorbeeld: 50% opgewarmt bij 60 °C -> Het buffervat is voor de helft (50% tot 60 ° C opgewarmt het resterende deel is minimaal 40 °C.

Voorbeeld: 100% opgewarmt bij 80 °C -> het buffervat is volledig tot 80°C opgewarmt.

De waardes geven een situatie van liters per minuut wanneer je koud water van 10 °C naar 45 °C verwarmt.

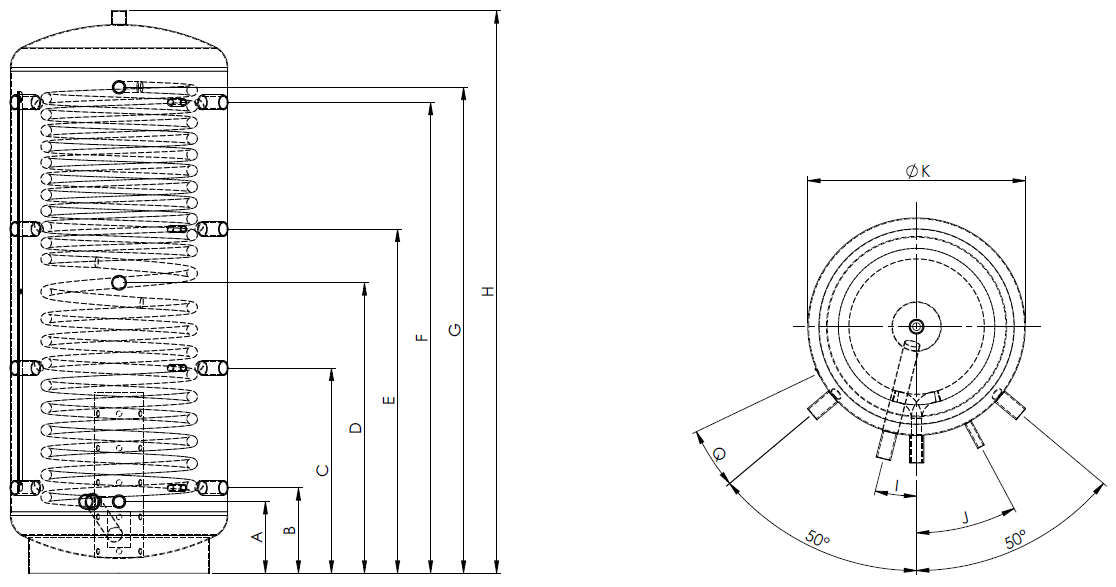

Eco2all-sanitair-spiraal-buffervat-Specificaties

600 825 1000 1250 1500 2000
  Breete door aansluit huls mm 740 800 800 ** ** **
H Hoogte zonder isolatie mm 1630 1690 2040 2010 2130 2350
K Diameter zonder isolatie mm 700 790 790 950 1000 1100
B Aansluiting 1 hoogte mm 230 260 310 310 380 320
Aansluiting 1 huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
Aansluiting 1 voeler huls duims " ½ ½ ½ ½ ½ ½
C Aansluiting 2 hoogte mm 610 630 745 745 825 900
Aansluiting 2 huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
Aansluiting 2 voeler huls duims " ½ ½ ½ ½ ½ ½
E Aansluiting 3 hoogte mm 990 1030 1250 1250 1350 1490
Aansluiting 3 huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
Aansluiting 3 voeler huls duims " ½ ½ ½ ½ ½ ½
F Aansluiting 4 hoogte mm 1380 1430 1710 1710 1760 2020
Aansluiting 4 huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
Aansluiting 4 voeler huls duims " ½ ½ ½ ½ ½ ½
H Aansluiting boven hoogte mm 1630 1690 2040 2010 2130 2370
Aansluiting boven Huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
D Aansluiting E-element hoogte mm 1385 1430 1765 1730 1820 2020
Aansluiting E-element huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
A Aansluiting verdeelbuis hoogte mm 230 260 260 260 330 320
Aansluiting verdeelbuis huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
G Uitgang sanitair warm hoogte mm 1385 1430 1765 1730 1820 2020
Uitgang sanitair warm huls duims "  1 ¼  1 ¼  1 ¼  1 ¼  1 ¼  1 ¼
A Ingang sanitair koud hoogte mm 230 260 260 260 330 320
Ingang sanitair koud huls duims "  1 ¼  1 ¼  1 ¼  1 ¼  1 ¼  1 ¼
I Verdeelbuis positie ° 14,1 14,1 14,1 16 16,4 17,2
J Voeler huls positie ° 28,2 28,2 28,2 31,9 32,8 34,5
Q Voeler klem positie ° 16,4 14,5 14,5 12,1 11,5 10

** Deze waardes zijn gelijk aan of minder dan de diameter zonder isolatie (D)
