Sanitair spiraal buffervat V 2.0 met 2 warmtewisselaars

Artikel nummer
ECO-B-2HSS
Prijs excl. BTW € 2.456,00
Meer informatie
Specificaties
600 825 1000 1250 1500 2000
Netto Inhoud L 496 635 795 1188 1383 1894
Diameter zonder isolatie mm 700 790 790 950 1000 1100
Hoogte zonder isolatie mm 1630 1690 2040 2010 2130 2350
Kantelmaat mm 1690 1740 2085 2070 2230 2440
Gebruiks druk bar 3 3 3 3 3 3
Gebruiksdruk wartmewisselaars bar 6 6 6 6 6 6
Max. temperatuur °C 95 95 95 95 95 95
Gewicht Kg 187 225 261 272 351 522
Zachtschuim isolatie
Isolatie dikte mm 100 100 100 130 130 130
Diameter met isolatie mm 900 990 990 1210 1260 1360
Hoogte met isolatie mm 1680 1740 2090 2110 2230 2450
Gewicht van isolatie kg 12 14 16 18 21 25
ErP Klasse   C C C C C C
ErP warmteverlies W 118 127 141 130 132 164
Hardschuim isolatie
Isolatie dikte mm 130 130 130 130 130 140
Diameter met isolatie mm 960 1050 1050 1210 1260 1380
Hoogte met isolatie mm 1730 1790 2140 2110 2230 2500
Gewicht van isolatie kg 14 16 18 18 23 25
ErP Klasse   B B B B B B
ErP warmteverlies W 68 83 98 107 122 113
ErP Relevante inhoud L 560 718 887 1268 1501 2010

    600 825 1000 1250 1500 2000
Spiraal onder oppervlakte 1,2 1,8 2,4 2,4 2,4 2,6
Spiraal onder inhoud L 8,4 12,6 16,8 16,8 16,8 18,2
Spiraal onder drukverlies mbar 24 74 132 132 132 230
Spiraal boven oppervlakte 1,8 2,8 2,8 3 3,6 4,2
Spiraal boven inhoud L 12,6 19,6 19,6 21 25,2 29,4
Spiraal boven drukverlies mbar 74 248 248 265 318 372
Oppervlakte RVS spiraal 6 6 7,1 7,1 9,8 9,8
Inhoud RVS spiraal L 28 28 35 35 49 49
Drukverlies bij 1000 L/h mbar 10 10 11 11 14 14
Drukverlies bij 3000 L/h mbar 112 112 112 112 140 140
Buffervat temperatuur cv water °C 60 80 60 80 60 80 60 80 60 80 60 80
Tapwateropbrengst bij 50%* L/min 9,7 17,3 9,7 17,3 11,5 19,3 11,5 19,3 15,9 25,3 15,9 25,3
Tapwateropbrengst bij 100%* L/min 19,4 30,9 19,4 30,9 22,9 35,1 22,9 35,1 31,6 45,6 31,6 45,6
max. vermogen kW 47 89 47 89 55 105 55 105 77 145 77 145

* De 50% en 100% geeft aan hoeveel procent van het buffervat op 60°C of 80°C zit.

Voorbeeld: 50% opgewarmt bij 60 °C -> Het buffervat is voor de helft (50% tot 60 ° C opgewarmt het resterende deel is minimaal 40 °C.

Voorbeeld: 100% opgewarmt bij 80 °C -> het buffervat is volledig tot 80°C opgewarmt.

De waardes geven een situatie van liters per minuut wanneer je koud water van 10 °C naar 45 °C verwarmt.

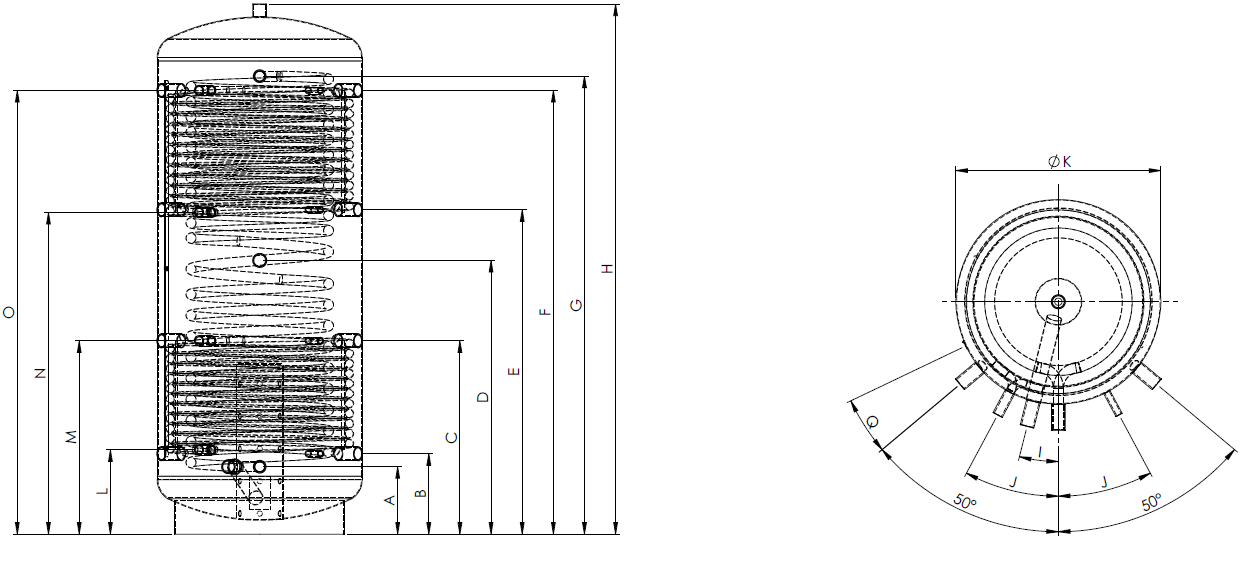

Eco2all-sanitair-spiraal-buffervat-met-2-warmtewisselaars-Specificaties

600 825 1000 1250 1500 2000
  Breete door aansluit huls mm 740 800 800 ** ** **
H Hoogte zonder isolatie mm 1630 1690 2040 2010 2130 2350
K Diameter zonder isolatie mm 700 790 790 950 1000 1100
B Aansluiting 1 hoogte mm 230 260 310 310 380 320
Aansluiting 1 huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
Aansluiting 1 voeler huls duims " ½ ½ ½ ½ ½ ½
C Aansluiting 2 hoogte mm 610 630 745 745 825 900
Aansluiting 2 huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
Aansluiting 2 voeler huls duims " ½ ½ ½ ½ ½ ½
E Aansluiting 3 hoogte mm 990 1030 1250 1250 1350 1490
Aansluiting 3 huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
Aansluiting 3 voeler huls duims " ½ ½ ½ ½ ½ ½
F Aansluiting 4 hoogte mm 1380 1430 1710 1710 1760 2020
Aansluiting 4 huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
Aansluiting 4 voeler huls duims " ½ ½ ½ ½ ½ ½
H Aansluiting boven hoogte mm 1630 1690 2040 2010 2130 2370
Aansluiting boven  duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
D Aansluiting E-element hoogte mm 855 915 1055 1038 1110 1305
Aansluiting E-element huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
A Aansluiting verdeelbuis hoogte mm 230 260 260 260 330 320
Aansluiting verdeelbuis huls duims " 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½
M Uitgang spiraal onder hoogte mm 790 745 745 870 920 1170
Uitgang spiraal onder huls duims " 1" 1" 1" 1" 1" 1"
L Ingang spiraal onder hoogte "mm 290 335 310 310 380 370
Ingang spiraal onder huls duims " 1" 1" 1" 1" 1" 1"
O Uitgang spiraal boven hoogte mm 1380 1400 1710 1690 1760 1970
Uitgang spiraal boven huls duims " 1" 1" 1" 1" 1" 1"
N Ingang spiraal boven hoogte "mm 920 1045 1240 1250 1410 1440
Ingang spiraal boven huls duims " 1" 1" 1" 1" 1" 1"
G Uitgang sanitair warm hoogte mm 1385 1430 1765 1730 1820 2020
Uitgang sanitair warm huls duims "  1 ¼  1 ¼  1 ¼  1 ¼  1 ¼  1 ¼
A Ingang sanitair koud hoogte mm 230 260 260 260 330 320
Ingang sanitair koud huls duims "  1 ¼  1 ¼  1 ¼  1 ¼  1 ¼  1 ¼
I Verdeelbuis positie ° 14,1 14,1 14,1 16 16,4 17,2
J Voeler huls positie ° 28,2 28,2 28,2 31,9 32,8 34,5
Q Voeler klem positie ° 16,4 14,5 14,5 12,1 11,5 10

** Deze waardes zijn gelijk aan of minder dan de diameter zonder isolatie (D)
